MZT9830L系列

MZT9830L中大功率三相輸入三相輸出系列UPS，單機容量從10KVA到400KVA，該系列產品是采用先進的DSP數字化技術，配合高速16位數字芯片、ASIC的DDC控制技術與先進的大功率器件IGBT及SCR的完美結合，設計出大容量、高可靠性及卓越性能的智能化UPS。該系列產品是國際*新的硬件、*先進的軟件相結合的結晶，可提供多臺并機運行。

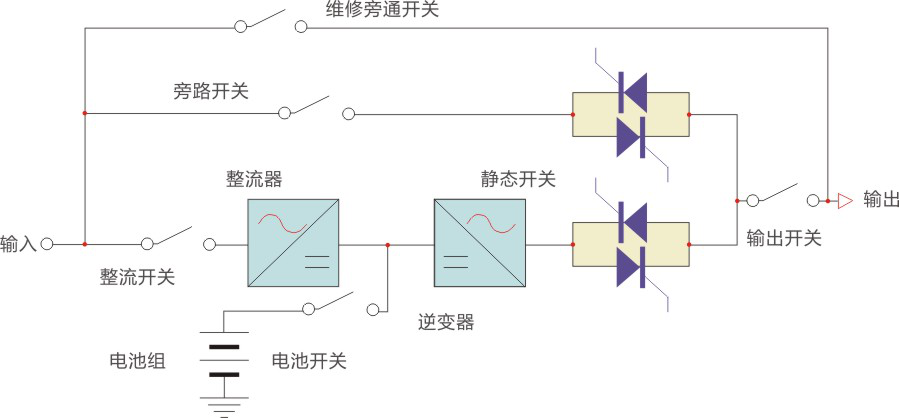

標準的UPS工作原理

主要性能特點：

雙路靜態開關

由12只SCR（可控硅）組成逆變器側和旁路側雙路無觸點靜態開關，確保逆變器供電與旁路供電之間的無間斷切換，并保證輸出電壓波形的連續和平滑性?？刂齐娐凡捎昧恕斑^零點”切換技術，保證了UPS在同步鎖相切換時間為0ms，與電網不同步時，切換時間小于4ms，即電網頻率無論怎樣變化，均可確保UPS輸出電壓，頻率的穩定與不間斷。

自我診斷與自我保護

MZT9830L系列UPS具有極強的自診斷功能，全機設置了32個傳感器檢測監控點，配以DSP超高速的檢測及響應，使得MZT9830L系列UPS的自我保護功能十分完善，多達200余條的故障信息提示、實時信息數據記錄及設備參數設定、處理診斷功能及時使UPS進入保護狀態，此外，機器還特別設計了設備緊急關機系統。

充電與電池智能管理

可自動調整1A-50A的大電流充電器、電池自診斷和自維護系統、電池的自選擇維護模式，電池自動告警系統、電池定期充放循環系統、系統空載保護設置選擇等。

人機對話與遠程監控及網絡化管理

MZT9830L系列UPS面板配有大屏幕超亮背光LCD觸摸顯示屏，320*240點陣的全中文顯示方式，完全適合國內用戶使用和操作。

LCD顯示屏超過200條的信息能夠實時循環顯示市電及UPS運行狀態。MZT9830L系列UPS面板有多項功能設置和參數設置按鍵，充分實現人機互動方式的雙向對話，可以說，MZT9830L系列UPS專為用戶量身定做。

可選配Winpower的電源管理軟件，并同時兼容臺灣Megatec的各類電源管理軟件。

通過RS-232串行通信接口，使UPS與負載計算機或其他監控設備進行通訊，實現多功能、多用途的監控管理操作，并可選擇SNMP卡構成網絡管理系統。

LCD面板

強大的中/英文顯示界面

采用全數字觸摸屏大屏幕LCD中英文顯示，顯示內容可進行中/英文選擇設置，運行狀態、操作程序、數據采集、故障檢修資料等內容一目了然。

雙變換真在線式設計

采用DSP全數字控制技術，使UPS控制精確、快速、可靠、穩定、具有完善的保護功能和高可靠性；輸出波形失真度小。

靈活的并機技術

適用于不同負載及系統，可單機，1+1并機運行，也可進行多機（N+1）并機運行。

系統效率高

使用ECO工作模式，效率高達98%以上。

輸出變壓器

輸出變壓器的隔離作用，使負載減小諧波電流及市電的干擾。

具有可選的12脈沖整流

提高UPS的輸入功率因數，有效抑制了UPS對電網電源造成的諧波污染。

允許*不平衡工作

采用三相獨立調制、全橋逆變技術，在三相負載*不平衡時也能正?？煽抗╇?。

智能化電池管理功能

可選擇獨立的電池檢測包，根據電池配置容量，通過操作界面進行參數設置，并由軟件自動調節充電電流，同時可根據電網安全情況設置電池自動檢測和充/放電間隔時間，延長電池使用壽命，真正實現電池智能管理。

豐富的通信功能接口

強大的智能監控功能，提供RS232、RS485通訊端口、內置Modem接口、電池檢測接口以及多種干接點信號接口，真正實現多用途通訊和遠程監控。

保護功能齊全

設有多種系統保護功能，對過壓、欠壓、過流、過載、短路等異常狀況進行檢測、報警，環境適應能力強。

聲光報警

含聲光報警功能，有利于遠距離目視管理，杜絕傳統UPS無法即時監管造成的意外損失，綠燈：UPS正常運行；黃燈：電池模式運行；紅燈：維護報警。

多路輸出

10~80KVA 具有4種輸出，可將各種設備進行整合，不用再外設開關箱。

多種電壓輸出

兼容各種輸入輸出電壓規格，輸出采用銅線繞制的隔離變壓器，損耗小，發熱低，兼容日規，美規，大陸等各種電壓。

顏色可選

主機和電池箱采用進口涂料，且可根據用戶要求訂制，與現場設備色調一致?？蛇x顏色：米色，電腦白，冷灰。

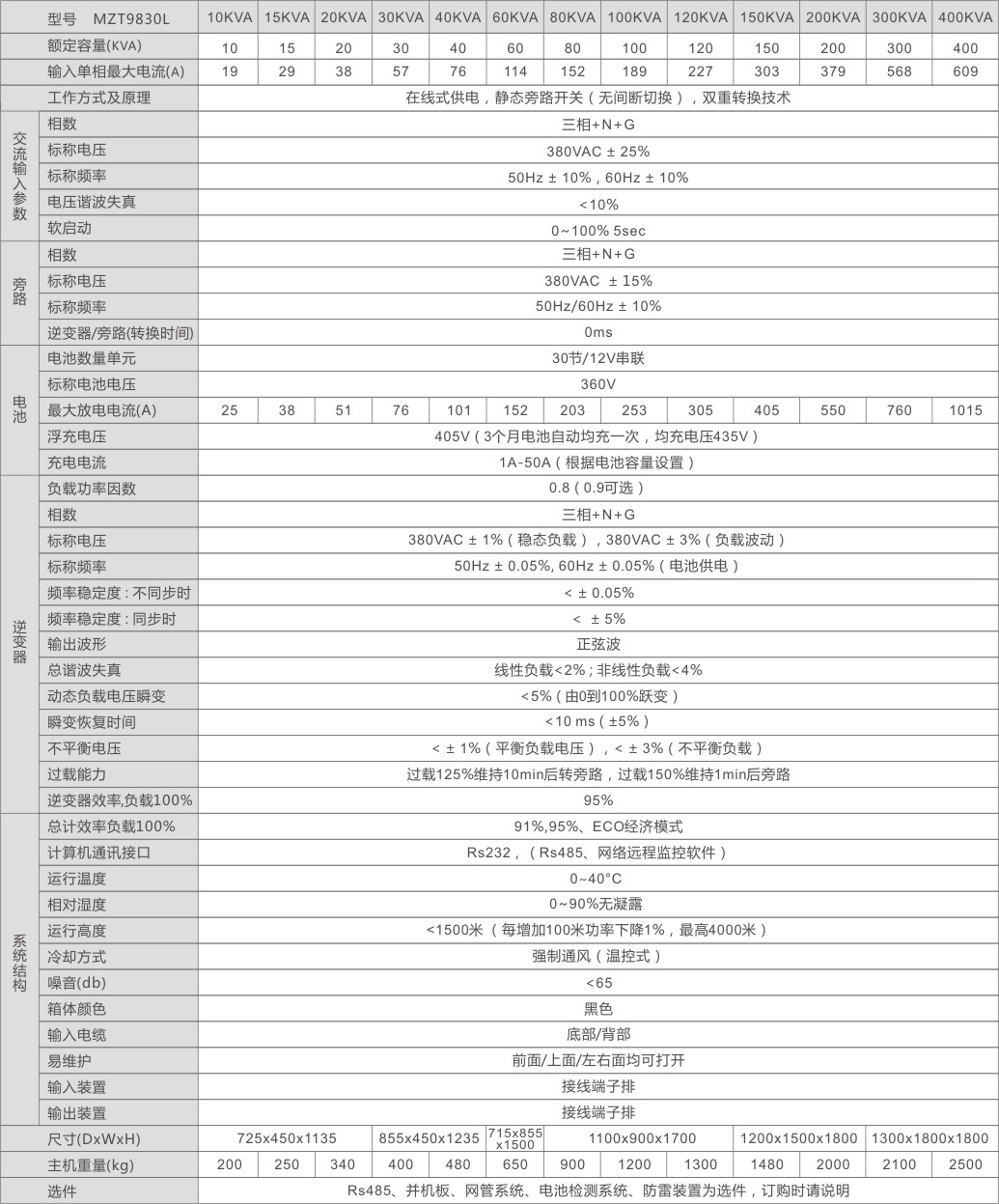

MZT9830L系列主要技術參數
