MZR3000系列

MZR3000系列集合模塊化、熱插拔、多制式、分散邏輯并聯、觸摸屏操作等業界*先進的技術，在逆變結構中優先運用了“多電平逆變”的概念，巧妙地采用了四管半橋驅動的電路拓?fù)浣Y(jié)構，利用數字信號處理器（DSP）配合獨創的控制算法完成了三相正弦波逆變的功能。與常規逆變器相比，其功率器件的損耗可降低一陪，輸出電壓高次諧波減少近一倍，從而縮小了體積，增大了功率密度。

產品在UPS行業中*先采用了32位數字信號處理器作為核心處理芯片，該芯片是目前國際市場上*先進、功能*強大的32位DSP處理器。運行速度高達150MPS，既具有強大的數值運算能力，又具有豐富的事件管理能力。特別適用于處理復雜、高精度、高速度、實時性要求非常高的控制系統中。它的采用使本產品在電氣性能、功能、可靠性等各方面均有*大程度的提高。

主要性能特點：

具有多種工作制式：該產品具有多種制式可供選擇，且用戶無需對機器進行復雜操作，只需拔動機身側面的開關即可完成制式選擇。具體可實現：三相輸入三相輸出、單相輸入單相輸出、三相輸入單相輸出、單相輸入三相輸出、輸入頻率可為50Hz也可設置輸出頻率60Hz、輸出電壓可設為220V、230V、240V。若再配置輸入、輸出變壓器則可滿足全球范圍內所有*和地區的供電需求。

該產品工作效率高，功率密度大是其*大的特點，單模塊可提供10KVA（8000W）、15KVA（12000W）、20KVA（16000W）的功率輸出。

采用了三相功率因數較正技術，使輸入諧波電流小5%，輸入功率因數達0.99以上。減少了線路損耗，提高了電源利用率。

在UPS行業中率先采用了三電平逆變器，其逆變效率可達98%以上，從而提高了整機工作效率，降低了損耗。

該機型由各個模塊組成，且各模塊尺寸均按照標準19英寸結構設計，使整機外形與標準機架一致，美化了機器外形，模塊可與標準機架通用。

UPS顯示部分采用觸摸屏操作方式，具有顯示直觀、操作簡單、使用方便等特點。

各模塊之間的并聯控制采用了分散邏輯控制方式，沒有主機與從機之分，任何一個模塊拔出或插入均不會影響其它模塊的正常工作，既增加了整機工作的可靠性，又簡化了用戶維護難度。

UPS模塊、顯示控制模塊均可實現插拔功能，方便了用戶更換模塊，各模塊機架可完全分離，便于用戶以后的擴容或減容，使用非常方便?？蓪?shí)現在線替換、在線維護，降低了維護難度、減少了維護時間。

智能充電方式

在外接蓄電池組時UPS可以自動或通過觸摸手動設置*大充電電流，每個單模塊*大可提供10A的充電電流，配置長延時機器不用外置充電器。

節能與環保設計

整機的三大部分均采用了DSP數字處理芯片，實現了產品全數字化控制，從而保證了整個系統的穩定性、可靠性。

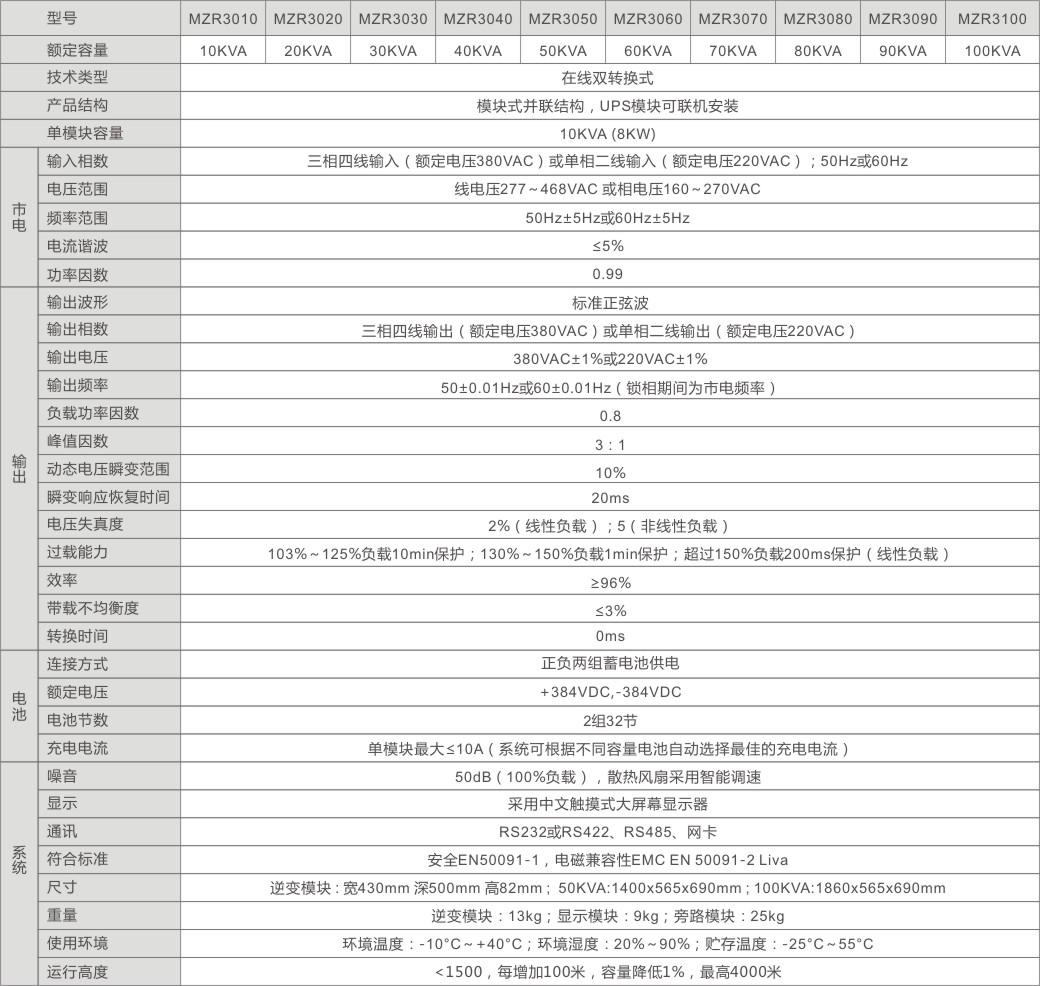

MZR3000系列主要技術參數
